厚膜功放模块是一种采用厚膜混合集成电路技术，将功放电路的驱动级、功率输出级、偏置电路及保护电路集成于一块陶瓷基板上的功率放大器件，常见于日本三洋STK系列、松下SVI系列等型号-5。在音频维修场景中，无论是家用Hi-Fi功放（如SONY、松下、马兰士等品牌机型）还是汽车音响系统，厚膜功放模块都扮演着核心放大的角色-。STK系列模块也是维修工作中最常见的故障点——内部功率管击穿、虚焊、静态电流漂移等问题时有发生，而市面上仿冒品泛滥更增加了判断难度-48-38。本文从音频维修一线场景出发，从基础初筛到专业精测，系统讲解厚膜功放模块好坏检测方法，兼顾新手快速入门与专业深度需求。
一、音频维修场景下厚膜功放检测前置准备
1. 厚膜功放检测核心工具介绍（基础款+专业款）
基础工具（新手必备）： 数字万用表是检测厚膜功放好坏的灵魂工具，推荐选择带有蜂鸣通断档、二极管档和直流电压档（精度至少0.1V）的型号。数字万用表检测厚膜功放步骤中，电阻档和电压档是最常用的两个档位。此外还需准备：防静电腕带或接地手环（防止静电损坏模块内部CMOS结构）、镊子、十字螺丝刀、吸锡器或吸锡扁线（拆焊时保护电路板铜箔）-37。
专业工具（适配批量检修/高精度调测）： 对于资深维修人员和音响工作室，推荐配备以下专业仪器检测厚膜功放——示波器（用于观测输入/输出波形失真情况）、信号发生器（产生标准正弦波/方波测试信号）、失真度分析仪（测量总谐波失真THD参数）、晶体管测试仪（不拆焊状态下在线测试内部晶体管参数）、可调稳压电源（配合限流功能进行安全通电测试）-。在维修中批量检测多块模块时，示波器与信号发生器的配合使用能大幅提升效率-。
2. 厚膜功放检测安全注意事项（音频维修专属防护）
重中之重——断电与放电： 功放机内主滤波电容通常容量较大，断电后仍可能存留数十伏高压，直接触摸有触电风险。断开电源后，务必用电阻（如100Ω/5W）对滤波电容正负极进行放电处理，确认万用表测量电压归零后方可操作-37。
⚠️ 核心安全要点：
检测前确认功放完全断电，拔掉电源插头
待测厚膜模块务必固定在散热器上进行通电测试，裸模块通电极易过热烧毁
使用示波器或信号发生器时，确保仪器接地良好，避免共地干扰
防静电操作不可忽略——厚膜模块内部多为MOS结构，静电敏感度高
拆卸时用大功率电烙铁（60W以上），吸锡扁线配合使用，避免反复加热导致焊盘脱落-27
3. 厚膜功放基础认知（适配音频维修精准检测）

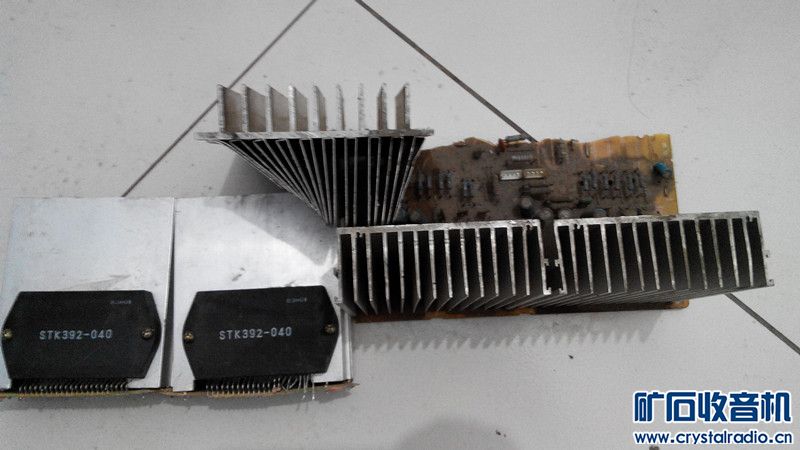

STK系列厚膜功放模块采用达林顿接法，内部集成了驱动级、偏置电路和功率输出级-12。典型模块引脚功能包括：正负电源脚（如STK4182II的供电脚）、音频输入端、音频输出端、接地脚及静音/保护控制脚。关键检测参数包括：供电电压范围（如STK463最大工作电压38V，典型26V）、静态工作电流、输出中点电压（正常应为0V±50mV以内）、输入/输出引脚对地电阻值-2。理解这些基本结构和参数，是后续准确判断厚膜功放模块好坏的基础。
二、厚膜功放核心检测方法（分层实操）
1. 厚膜功放外观与通断基础检测法（音频维修快速初筛）
第一步：目视检查。 观察厚膜模块表面是否有裂纹、鼓包、烧焦痕迹；引脚是否有氧化、断裂、虚焊迹象；背部散热金属板是否有变色（过热痕迹）-27。
第二步：通断法快速初筛。 将万用表调至蜂鸣通断档，分别测量模块电源正负引脚与输出引脚之间的导通情况。正常情况下，供电脚到输出脚之间不应短路。以TA-800W厚膜块为例，供电脚②脚到输出端⑤脚间电阻为0即表示内部功放管已击穿短路-20。同样地，对于STK4182II模块，若输出中点对地存在严重短路（对地阻值趋近0Ω），则说明内部功率管已损坏-27。厚膜功放基础检测步骤中，通断测试是判断“好坏”的最快手段。
2. 万用表检测厚膜功放模块方法（新手重点掌握）
万用表检测厚膜功放模块是音频维修中最常用也最有效的手段，掌握以下三个核心测试模块即可独立完成80%的故障判断。
模块一：电阻档测量引脚对地阻值（核心！）
| 测量对象 | 档位选择 | 正常表现 | 异常判断 |
|---|---|---|---|
| 正电源脚对地 | 电阻档×1k或二极管档 | 正向几百Ω~几kΩ，反向较大 | 正反向均为0 → 短路损坏 |
| 负电源脚对地 | 电阻档×1k或二极管档 | 正向几百Ω~几kΩ，反向较大 | 正反向均为0 → 短路损坏 |
| 输出脚对地 | 电阻档×1k | 数kΩ~几十kΩ | 0Ω或接近0Ω → 内部功放管击穿 |
操作步骤（分点）：
将万用表拨至电阻×1k档或二极管档，黑色表笔接地（GND引脚），红色表笔依次接触各引脚
记录每个引脚对地的正向/反向电阻值
与同型号正常模块或数据手册中的参考值进行比对
若供电脚或输出脚对地阻值趋近于0，说明内部功率管已击穿-42
若各引脚对地阻值均在合理范围（数百Ω以上），且无短路迹象，模块大概率完好
模块二：通电静态电压测试
将厚膜模块正确固定在散热器上并涂抹导热硅脂后，按以下步骤进行通电测试-27：
| 测量项目 | 档位选择 | 判断标准 | 异常现象 |
|---|---|---|---|
| 正负供电电压 | 直流电压档 | 对称且符合模块额定值 | 一高一低 → 电源问题或模块内部短路 |
| 输出中点电压 | 直流电压档（mV级） | 0V ± 50mV以内 | 偏离0V超过±1V → 内部直流偏移，部分损坏 |
| 静态电流 | 直流电流档（串入）或测发射极电阻压降 | 符合数据手册参数 | 过大 → 内部漏电；过小 → 放大能力不足 |
操作注意：
通电前务必确保信号输入端对地短接（无输入信号），测量静态工作点-
用万用表直流电压档测量输出端（OUT脚）与地之间的电压，正常应在0V附近。SONY TA-N220功放维修案例中，右声道厚膜输出点测得40V直流电压，而左声道为0V，由此判断右声道厚膜内部功率管击穿-48
静态电流可通过测量功率管发射极串联电阻（通常为0.22Ω~0.47Ω）两端的压降，除以电阻值来间接计算-
模块三：输入/输出引脚电阻测量
| 测量内容 | 档位选择 | 正常表现 | 异常表现 |
|---|---|---|---|
| 输入端对地电阻 | 电阻档×1k | 数kΩ~几十kΩ | 明显偏大或偏小 → 输入级损坏 |
| 输出端对地电阻 | 电阻档×1k | 数百Ω~数kΩ | 0Ω → 输出级短路；∞ → 开路 |
万用表检测厚膜功放步骤中，以上三项测试基本能覆盖绝大多数故障场景。注意测试时务必参考对应型号的DATASHEET数据手册，不同型号引脚功能和正常阻值差异较大-。
3. 音频专业仪器检测厚膜功放方法（进阶精准检测）
对于专业维修工作室和质检场景，仅靠万用表可能无法发现隐蔽性故障（如热稳定性差、失真偏高、增益异常等）。此时需要借助专业音频测试仪器。
示波器+信号发生器检测法：
将厚膜模块接入标准测试电路，输入端接入信号发生器产生的1kHz正弦波（幅度约1Vrms）
用示波器探头接输出端，观察输出波形
正常模块输出应为干净的正弦波，无明显削顶、失真或振荡
逐步增大输入信号幅度至额定输出功率附近，观察波形是否失真
用1kHz方波测试瞬态响应，观察上升沿有无过冲或振铃现象-
失真度分析仪检测法：
在额定输出功率下测量总谐波失真（THD），STK系列高端型号THD可低至0.003%~0.005%-
实测THD明显高于规格值，说明模块内部存在非线性失真问题
晶体管测试仪在线检测：
不拆焊状态下，用测试仪在线测量厚膜模块内部各晶体管的β值、漏电流、击穿电压等参数
与标准值对比，可定位到具体损坏的管芯
这些专业仪器检测厚膜功放方法虽然设备门槛较高，但对于批量检测、高精度校验和故障定位有着不可替代的价值。
三、补充模块（实战避坑与案例参考）
1. 音频领域不同类型厚膜功放模块检测重点
STK系列厚膜模块检测重点： 以STK0050/STK0039为代表的经典模块，检测时重点关注供电脚与输出脚间的阻值。若供电脚到输出脚阻值为0，则内部功放管已击穿。STK0050可用STK0060、STK0070、STK0080代换，但耐压参数需-11。
TA系列厚膜模块检测重点： 如TA-800W模块，检测时重点关注②脚（正电源）与⑤脚（输出端）间的通断情况。维修案例中曾发现②脚到⑤脚电阻为0，确认内部功放管击穿短路-20。
松下SVI系列厚膜模块检测重点： 部分SVI系列模块无后级输出保护电路，检测时需重点测量输出中点电压，防止直流输出烧毁喇叭-。
2. 音频维修中厚膜功放检测常见误区（避坑指南）
❌ 误区一：不装散热器直接通电测试。 厚膜模块功率较大，无散热器条件下通电数十秒就可能过热烧毁。任何通电测试前务必涂抹导热硅脂并固定在散热器上-27。
❌ 误区二：忽略外围电路影响。 厚膜模块损坏有时并非模块自身问题，而是外围电容漏电、电阻开路或电源故障导致。在判定模块好坏前，应先确认供电电压正常、外围元件完好。
❌ 误区三：用电阻档带电测量。 这是极其危险的操作——带电情况下使用电阻档会烧毁万用表，也可能损坏被测电路。务必在断电并放电后进行电阻测量。
❌ 误区四：忽略仿冒品干扰判断。 市面上大量STK仿冒模块内部采用分立元件手工焊接，性能远不如原装-38。检测时若发现引脚阻值异常但数据手册无参考值，应怀疑模块来源是否可靠。
❌ 误区五：用万用表交流档测音频输出误判。 万用表交流档对高频信号的响应有限，测量音频信号时读数偏差较大，建议用示波器观察波形-。
3. 音频维修厚膜功放失效典型案例
案例一：STK4182II输出中点偏移故障（SONY TA-N220功放）
故障现象：SONY TA-N220功放开机无声，继电器不吸合。实测右声道厚膜模块输出点有40V直流电压，左声道输出中点电压为0V。分析原因是右声道厚膜内部功率管击穿，导致输出端与正电源短路。排查思路：测量输出中点对地电压即可快速定位故障声道。维修方案：由于STK4182II假货多且价格较高，维修中直接放弃右声道副声道，左声道单独使用，机器恢复正常工作-48。
案例二：STK2038II对地短路（松下SA310收扩机）
故障现象：松下SA310收扩机通电无反应，电源保险丝烧黑（大电流短路）。排查过程：先用万用表测量厚膜各引脚对地阻值，发现某声道音频输出端对地严重短路（阻值接近0Ω）。拆下STK2038模块后，机器可正常通电显示，确认模块内部功率管已击穿。维修方案：更换全新库存STK2038模块，重新涂抹导热硅脂并固定，焊点饱满后通电试机正常-27。
案例三：TA-800W内部功率管击穿（TRIO KA-7300功放）
故障现象：TRIO KA-7300功放完全无声，电源保险烧断。排查过程：用万用表电阻挡测量TA-800W厚膜块，发现②脚（供电脚）到⑤脚（输出端）间电阻为0Ω，判断内部功放管已击穿短路。由于原型号厚膜块难以购到，维修采用分立元件替代方案：用C4467/A1694对管搭棚焊接，重新调试静态工作电流至20mA，成功修复-20。
四、结尾
1. 厚膜功放检测核心（音频维修高效排查策略）
音频维修场景下判断厚膜功放模块好坏，建议遵循以下分层排查策略：
第一层——静态电阻排查（断电状态）：
万用表电阻档测量供电脚对地阻值、输出脚对地阻值
供电脚到输出脚之间不应为0Ω
第二层——静态电压排查（通电无信号）：
测量正负供电电压是否对称
测量输出中点电压是否接近0V
测量静态电流是否在正常范围
第三层——动态测试（通电有信号，示波器辅助）：
输入1kHz正弦波，观察输出波形是否失真
输入方波测试瞬态响应
测量实际输出功率是否达标
掌握这三层测量厚膜功放好坏步骤，即可系统化、高效率地完成从初步判断到精准定位的全过程。
2. 厚膜功放检测价值延伸（维护与采购建议）
日常维护：
定期检查功放散热风扇是否正常运转，散热器积尘及时清理
避免功放长期处于满功率输出状态，过度发热会加速模块老化
注意供电电压稳定性，过高电压易导致模块内部击穿
采购建议：
市面STK系列“全新”库存多为仿冒品，优先选择剪板拆机件（带原电路板剪下的模块），可靠性更高-
真伪鉴别要点：原装STK模块外壳有玻璃纤维纹理，内部有印刷电阻；国产仿冒品内部为分立贴片元件手工焊接，背板印字多为绿色-38
同一系列中序号大的型号通常可替代序号小的，但极限电压不能低于原机供电电压-
