二极管是现代电子电路中应用最广的半导体元器件之一，从开关电源中的高压整流到通信基站的高频检波，从充电桩的功率转换到家用电器中的续流保护，处处都有它的身影。对于电子维修人员、企业质检从业者和电子爱好者而言，掌握万用表检测二极管好坏的能力是排查电路故障的核心基本功。市面上通用教程虽多，但往往脱离实际应用场景——工厂流水线上要求批量快速筛选，家电维修中需要在线快速判断，工业设备检修则强调高压适配与安全规范。本文从行业实操出发，系统讲解万用表二极管档位使用、各类二极管检测方法及行业常见误区，帮你快速掌握二极管检测的核心技能，从容应对不同场景下的检测需求。
一、前置准备：工具、安全与基础认知
1. 二极管检测核心工具介绍
基础款（新手/爱好者适用） ：入门级数字万用表是检测二极管的首选工具。市面上常见的优利德UT136B+、胜利VC890C+等型号均配备二极管测试档位（通常以“→▷”符号标示），能够直接测量二极管的正向压降并判断是否导通。这类工具价格亲民、操作简单，适合家电维修、DIY电子爱好者日常使用。核心要求：选择具备二极管档和通断蜂鸣功能的数字万用表，这两项功能是检测二极管好坏的关键。
专业款（工厂质检/工业维修适用） ：对于电子工厂批量检测、汽车电子维修、变频器检修等专业场景，建议选用具备更高安全等级和专业功能的万用表。FLUKE107/101+等型号具备CAT III 600V安全等级、特尖表笔便于接触贴片元件，还可用于检测中控模块内的二极管-。优利德UT107+则专为汽车维修和工业现场设计，具备低通滤波功能可抑制变频器干扰-。对于SMD元件的批量筛选，UT116系列SMD万用表能自动识别电阻、电容、二极管，大幅提升工厂流水线的检测效率-。
2. 二极管检测安全注意事项（重中之重）
在电子行业各场景下检测二极管，务必遵守以下核心安全规则：
断电与放电优先：使用万用表检测二极管前，必须切断被测电路的所有电源，并对电路中的电容器进行充分放电。残余电流不仅会影响测量结果的准确性，更可能损坏万用表的内部电路--。在工业变频器、充电桩等高电压设备中检修时，这一步骤尤其关键——断电后至少等待5分钟让电容自行放电，或用放电电阻手动放电。
档位正确选用：数字万用表严禁用电阻挡测量二极管好坏，必须使用专用的二极管档位（“→▷”符号）-。指针式万用表则使用R×100或R×1k档进行测量。
表笔极性正确接入：数字万用表的红表笔接V·Ω插孔（带正电），黑表笔接COM插孔（带负电），这与指针式万用表电阻档的极性正好相反-。测量时红表笔接二极管阳极（正极），黑表笔接阴极（负极） 。
在板检测的局限：在电路板上直接检测二极管时，由于其他并联元件的影响，测量结果可能不够准确。若怀疑结果异常，应将二极管拆下后独立复测确认-。
3. 二极管基础认知
二极管的核心特性是单向导电性——正向偏置时导通，反向偏置时截止。根据材料不同，普通二极管分为硅二极管和锗二极管；按功能用途分类，则包括整流二极管（用于AC-DC转换）、快恢复二极管（适用于高频开关电源）、肖特基二极管（低压降、高速开关）、稳压二极管（反向击穿稳压）、发光二极管（LED） （电光转换）、检波二极管（高频信号解调）等-。不同材料与结构的二极管，其正向压降、反向耐压、开关速度等核心参数差异显著，直接决定了对应的检测方法和判断标准。
二、核心检测方法
方法一：基础外观与目测法（新手快速初筛）
在进行仪器检测之前，外观目测是最简单直接的初步判断方法，适合任何行业场景下的快速初筛：
操作步骤：
第一步：观察二极管封装外观是否完好。若出现外壳破裂、引脚脱落、封装烧焦变色等明显物理损伤，可直接判定为损坏。
第二步：检查焊点周围有无焦痕或焊锡熔化现象，这往往是二极管过热失效的痕迹。
第三步：对于发光二极管，施加正向电压（串联限流电阻后接3V~5V直流电源），观察是否正常发光——若不发光或亮度明显偏低，说明已损坏--。
注意：外观检测只能排除明显物理损坏，对于内部性能劣化（如反向漏电增大、正向压降漂移）无法判断，仍需配合仪器检测确认。
方法二：数字万用表二极管档检测法（新手重点掌握）
这是目前最通用、最直观的二极管好坏检测方法，适用于从家电维修到工业设备检修的所有场景。
第一步：档位设置与表笔连接

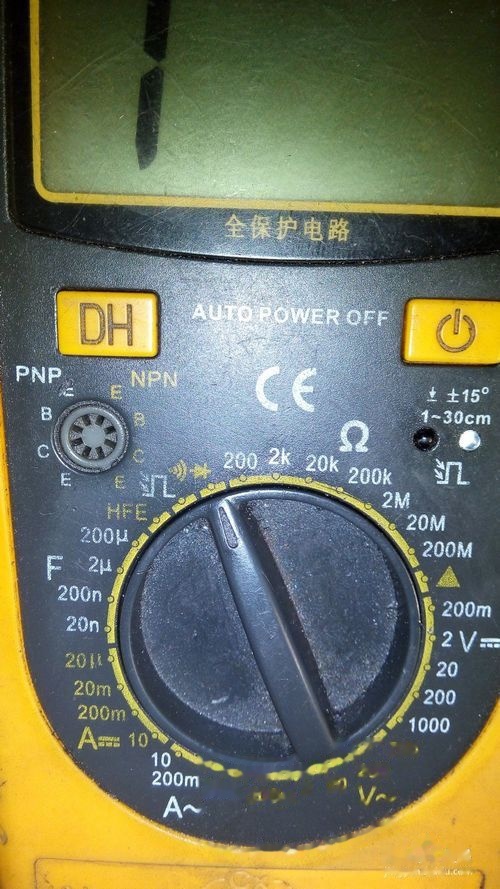

将万用表功能旋钮旋转至二极管测试档位（标识为“→▷”符号）。红表笔插入“V·Ω”插孔，黑表笔插入“COM”插孔。
第二步：正向导通压降测量
将红表笔接二极管的阳极（正极） ，黑表笔接阴极（负极） 。此时万用表屏幕会显示一个电压值，即为二极管的正向导通压降-。不同材质和类型的二极管，其正向压降的正常范围如下：
| 二极管类型 | 正向压降正常范围 |
|---|---|
| 普通硅二极管（如1N4007） | 0.5V ~ 0.7V |
| 锗二极管 | 0.15V ~ 0.3V |
| 肖特基二极管 | 0.2V ~ 0.4V |
| 快恢复二极管 | 0.5V ~ 0.9V |
| 发光二极管（LED） | 1.8V ~ 2.3V（部分高达3.1V） |
若测得压降在此范围内，说明二极管正向导通性能正常。
第三步：反向截止状态测量
调换表笔——红表笔接负极、黑表笔接正极。此时二极管应处于反向截止状态，万用表应显示 “OL”或“1”（过载/无穷大） -。
第四步：好坏综合判断
✅ 正常：正向导通压降在合理范围 + 反向截止显示无穷大
❌ 击穿短路：正反向测量均显示“000”或接近0
❌ 开路损坏：正反向测量均显示“OL”或“1”
⚠️ 性能劣化：正向压降明显偏离正常范围，或反向有轻微导通（显示有限数值）-
行业实用技巧：
家电维修场景：在线测量时可用特尖表笔直接接触贴片二极管两端焊点，正向压降正常值约为0.5~0.7V，反向应显示无穷大-。
工厂质检场景：批量检测时可在工作台上准备测试治具，将二极管插入测试槽后快速读取压降值，大幅提升筛选效率。
便携维修场景：福禄克等万用表可随身携带，特尖表笔便于接触PCB板上的微小焊点，无需拆解设备即可初步判断-。
方法三：指针式万用表电阻档检测法（进阶/老设备场景）
部分维修场景或老旧设备仍使用指针式万用表，其检测逻辑与数字万用表略有不同，但核心仍是利用二极管单向导电特性。
操作步骤：
第一步：将指针万用表置于 R×100Ω或R×1kΩ 档位。
第二步：红黑表笔分别接触二极管两端，记下阻值。
第三步：对调表笔再测一次，记下第二次阻值-。
第四步：若两次测量阻值相差很大（正向小、反向大），说明性能良好。
正向电阻参考值：
小功率锗二极管正向电阻：300Ω ~ 500Ω
硅二极管正向电阻：约1kΩ或更大
锗管反向电阻：几十千欧以上；硅管反向电阻极大，指针几乎不动
注意：指针万用表与数字万用表的红黑表笔极性正好相反。指针万用表电阻档的黑表笔接内部电池正极，因此测量正向导通时，黑表笔应接二极管正极，这与数字万用表的接法相反-。
三、不同类型二极管的检测重点
1. 快恢复二极管与超快恢复二极管（开关电源维修重点）
快恢复二极管（FRD）广泛应用于开关电源、PWM脉宽调制器、变频器等高频电路中，其特点是反向恢复时间短，适用于高频整流和续流应用-。检测方法基本与普通硅整流二极管相同，但需注意：快恢复二极管的两向压降读数通常在200mV左右均正常，与普通二极管不同-。用万用表R×1k档检测单向导电性时，正向电阻约几千欧姆，反向电阻无穷大；再用R×1档复测，正向电阻约几欧姆，反向电阻仍为无穷大-。
2. 肖特基二极管（低压大电流场景）
肖特基二极管正向压降低（约0.2V~0.4V）、开关速度快，在DC-DC转换、防反接保护等场景应用广泛。检测时应重点关注正向压降是否明显低于普通硅管（0.5~0.7V），若正向压降超过0.5V则可能性能劣化-。部分肖特基管内部包含多个芯片并联，正向压降略低但仍应在合理范围内-。
3. 稳压二极管（电源保护电路）
稳压二极管工作在反向击穿区，其核心参数是稳压值（Uz）。普通万用表无法直接测量反向击穿电压，需要以下方法：
指针万用表估测法（适用于稳压值较低者）：将万用表置于R×10k档（表内电池电压约9V~15V），红表笔接正极、黑表笔接负极，待指针稳定后按经验公式估算稳压值-。
在路通电测量法：给电路通电后用万用表直流电压档测量稳压管两端电压，若接近标称稳压值且稳定，说明完好；若偏离过多或电压忽高忽低，说明已损坏-。
注意事项：稳压二极管正常时正向导通压降同普通二极管（约0.5~0.7V），反向测量在击穿电压以下时呈高阻状态。若万用表电池电压大于被测管的稳压值，可能导致误击穿-。
4. 发光二极管（LED）
LED检测的核心是是否能正常发光。使用万用表检测时，若万用表内置电池电压足够（如R×10k档，约9V15V），正向测量时可观察到LED发出微弱光点，表明性能良好-。若无内置高压电池的万用表，可用3V5V直流电源串联330Ω限流电阻后测试发光情况-。
5. 贴片二极管（SMD，消费电子/手机维修重点）
贴片二极管体积微小，极性需通过封装标记识别（通常有横线或彩色环标记负极）。使用数字万用表二极管档配合特尖表笔进行测量，正向压降正常范围在300mV~800mV之间，反向无穷大-。若外壳标记磨损，可用万用表电阻档通过测正反向电阻差异来判别极性-。
四、行业常见检测误区与失效案例
常见检测误区（避坑指南）
带电测量：在电路通电状态下用二极管档或电阻档测量，可能损坏万用表并造成测量误判-。
用电阻档代替二极管档：数字万用表的电阻档输出电流小，无法可靠导通硅二极管，测量结果不可靠-。
忽略在板并联元件干扰：在电路板上直接测量时，并联的电阻、电容等元件会影响读数，正向压降可能偏低，需拆下复测确认-。
未区分数字与指针表笔极性：两种万用表的红黑表笔极性相反，搞混会导致极性判断错误-。
用普通万用表测高电压稳压管：稳压值高于万用表内置电池电压的稳压二极管无法通过常规方法测出真实稳压值，需要专用测试设备。
行业失效典型案例
案例1：工业变频器整流桥二极管击穿导致停机
某工厂变频器在运行中突然停机，经排查发现输入侧整流模块损坏。维修人员用万用表二极管档测量直流母线P(+)端与输入端子R/S/T之间的压降——正常时应显示约0.5V~0.7V的正向压降，反向无穷大-。实测发现R相正向压降为0V（短路），反向也为0V，确认该整流二极管已击穿。更换整流模块后设备恢复正常。
案例2：开关电源输出异常，整流二极管开路
一台12V开关电源输出电压偏低且不稳定。用万用表在线测量输出端的整流二极管，正向压降显示正常0.6V左右，但反向测量也出现了约0.4V的读数（而非无穷大），表明二极管反向漏电严重-。拆下后独立复测确认正向压降正常但反向阻值显著下降，更换同规格快恢复二极管后，电源恢复正常输出。
五、结尾
1. 检测核心策略
掌握万用表二极管档检测法，是从家电维修到工业设备检修的必备技能。正向导通压降匹配类型标准 + 反向截止无穷大，是二极管完好的核心判断逻辑。建议根据实际场景灵活选择检测方法：家电维修以数字万用表二极管档快速在线判断为主；工厂质检建立批量筛选流程提升效率；工业设备维修严格执行断电放电流程并配合专业仪表复测。无论何种场景，断电放电永远是第一要务。
2. 延伸价值
日常维护建议：建议备存至少一款具备二极管档位的数字万用表，定期校准确保测量精度。采购替换二极管时，务必确认正向压降、反向耐压、开关速度等参数与原型号匹配——尤其在开关电源维修中，误用普通整流管替换快恢复管会导致上电炸机。
在线检测技巧：在板检测时若正向压降明显偏低（如硅管显示0.3V而非0.7V），大概率是并联电路干扰所致，应拆下后独立复测确认。特尖表笔是贴片元件检测的利器，能有效减少误触短路的风险-。
