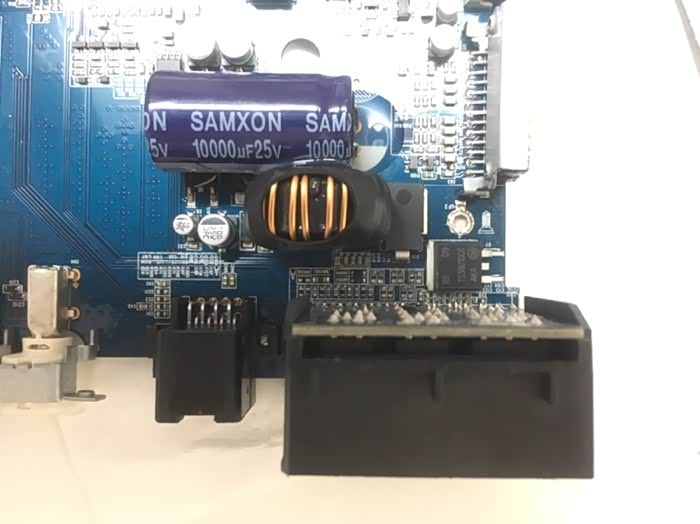

贴片电容（MLCC、钽电容、铝电解电容）是消费电子、汽车电子、工业设备中最基础但也最容易出故障的元器件之一——电源滤波失效、信号耦合异常、设备无故重启，追溯根源往往是一颗肉眼看不出的“坏电容”。无论你是电子维修工程师、产线质检员，还是刚入门的电子爱好者，掌握一套系统、精准、可复制的贴片电容检测方法，都能大幅提升故障排查效率。
本文从消费电子、汽车电子、工业设备三大核心应用场景出发，覆盖基础目测、万用表检测到专业仪器（LCR电桥、ESR表、耐压测试仪）全流程，帮你快速判断贴片电容好坏，同时规避检测中的常见误区和安全风险。
一、检测前准备：工具、安全与基础认知
1. 核心工具介绍：从新手入门到专业质检
数字万用表：首选带电容测试档（CAP）的型号。对于0.1μF以上电容，电容档可直接读取容量值，误差在±20%以内算正常；如果无电容档，可用二极管档或电阻档初步判断短路/漏电。需要注意：万用表对10nF以下小电容精度不足-6。
镊子+放大镜：贴片电容尺寸小（0402仅1.0×0.5mm），手持表笔难以精准接触，带尖头镊子和30倍放大镜是必备辅助工具-6。
防静电装备：人体静电对高精度电容有损伤风险，尤其是消费电子主板和车规级电路，操作前最好佩戴防静电手环或手套-6。
专业进阶（适合质检工程师、产线批量检测、高精度校准）：
LCR数字电桥：精度可达0.1%，可同时测量电容值、损耗角正切（D值）和等效串联电阻（ESR）。适合100pF以下小电容或需高精度判断的场合-6。工业场景中建议选择带四端开尔文测试夹具的台式电桥，可显著降低接触电阻误差-66。
ESR表：贴片电容失效时ESR可能翻倍增加但容量仍在标称范围，单靠电容档无法检出。ESR表通过100kHz高频低电压信号在线测试，不受并联电路干扰，是排查“软故障”的利器-。
耐压测试仪：工业设备和汽车电子场景必备。依据IEC 60384-1和GB/T 6346标准，对额定电压≤100V的贴片电容施加2.5倍额定电压60秒，监测漏电流是否≤5μA，判断介质层绝缘强度-30。
LCR测试仪/阻抗分析仪：可设定1kHz或100kHz测试频率，同时测容量、损耗角和ESR，参考IEC 60384标准设定测试频率。车规级电容检测推荐配备X射线检测系统进行非破坏性内部结构分析，分辨率可达0.5μm-。
2. 安全注意事项：重中之重，不可跳过
贴片电容虽小，但带电操作或忽略放电可能造成设备损坏甚至人身伤害。务必遵守以下4条核心安全规范：
（1）断电与放电——操作前第一要务
检测前必须断开设备电源。对已焊在电路板上的电容，用导线短接电容两端放电，确保残留电压低于0.5V。对于大容量电容（>100μF或电压>100V），建议用1kΩ~10kΩ电阻缓慢放电，切勿直接用导线或螺丝刀短接，否则瞬间大电流可能烧毁焊盘或造成火花伤人-6-39。使用万用表直流电压档确认电压归零后方可触碰引脚。
（2）外观异常先判断，有问题直接报废
若贴片电容表面有明显裂纹、鼓包、烧焦痕迹、引脚氧化发黑或绿色氧化物，说明已物理损坏，无需进一步电气测试，直接更换。鼓包高度超过0.1mm或裂纹深度超过电容厚度10%即属严重失效-51。注意：很多微裂纹肉眼不可见，即使外观完好也可能已失效-12。
（3）极性电容不可接反
钽电容和铝电解电容有明确极性，接反会导致瞬间短路甚至爆炸。钽电容的阴极标记带常被误判方向，部分封装的正极标识仅存在于底部，焊接前务必确认数据手册-。万用表检测时，红表笔接正极（阳极），黑表笔接负极（阴极）。陶瓷贴片电容（MLCC）无极性，任意接触均可。
（4）工业高压电容需专业防护
工业设备中额定电压≥100V的贴片电容，检测时需使用绝缘工具，佩戴绝缘手套和护目镜。耐压测试应在接地良好的专业测试台进行，测试仪需具备自动安全切断功能，以防击穿瞬间产生电弧-40-65。
3. 贴片电容基础认知：不同类型与检测重点
贴片电容主要分三类，检测方法和判断标准有差异：
MLCC（多层陶瓷电容） ——消费电子和汽车电子最常见。无极性、体积小、可靠性高，但易受机械应力和温度冲击产生裂纹。检测重点：容量偏差（X7R材料允差±20%，C0G材料允差±10%）、绝缘电阻（X7R材质需≥10GΩ·cm²）、ESR值（0805封装X7R ≤10mΩ，0402封装C0G ≤5mΩ）-30-51。
钽电容 ——有极性，容量密度高，但过压时可能短路起火。检测重点：极性确认、漏电流（额定电压下≤5μA）、禁止超过额定电压检测。
铝电解贴片电容 ——大容量应用，但电解液易干涸失效。检测重点：外观鼓包检查、ESR升高判断、容量衰减-6。
二、核心检测方法：从基础到专业的分层实操
1. 外观目测法：1分钟快速初筛，零成本排查
操作流程：
第一步：在充足光线下，用放大镜或显微镜观察贴片电容表面。检查有无裂纹——45°角或Y型裂纹常由机械应力引起；端电极与焊盘连接处有无脱焊或裂纹--12。
第二步：检查引脚氧化——表面发黑、生锈或出现绿色氧化物，氧化层会增加接触电阻导致ESR升高-51。
第三步：确认标识是否清晰——容量和耐压值标识模糊或脱落，需通过BOM表核对参数，无法确认时建议更换-51。
第四步：检查焊点状态——焊锡过多或过少都可能引发故障：过量焊锡会产生过高张力导致电容内部断裂或脱帽，焊锡量过少会造成焊接强度不足导致开路-。
判断标准： 任何可见裂纹、鼓包、烧痕或严重氧化 → 直接判坏更换。
2. 万用表检测法：新手重点掌握的三大技巧
方法一：电容档直接测量（最精准，优先选用）
适用场景： 万用表有电容档（CAP），电容标称值≥0.1μF。
操作步骤： ①万用表拨至电容档（CAP），根据标称值选择量程（10μF电容选20μF档）；②表笔接触电容两端（贴片电容无极性，无需区分）；③读取显示值-6。
判断标准：
正常：显示值在标称容量±20%范围内（如100nF电容显示85~115nF）-6。
开路失效：显示“OL”或“1”，内部断路-8。
短路失效：显示“0.00nF”，内部击穿-8。
容量衰减：远低于标称值（如10μF显示1μF），建议更换-6。
注意事项： 测试前务必从电路板上拆下电容，否则并联其他元件会干扰读数。大容量电容（>100μF）充放电可能持续数秒，读数稳定需等待-8。若仪器设定电压与实际加到电容两端的电压不一致，会因仪器内部阻抗分压导致测试误差-。
方法二：电阻档检测充放电（无电容档时的替代方案）
适用场景： 万用表无电容档，或判断电容是否短路/漏电。
操作步骤： ①万用表拨至电阻档（推荐R×1k或R×10k档）；②表笔接触电容两端；③观察读数变化：正常电容会先显示低阻值，随充电过程逐渐增大直至无穷大-8。
判断标准：
正常：读数从接近0Ω逐渐上升至无穷大（∞），指针或数字缓慢变化。
短路：读数始终接近0Ω且不变化。
开路：读数始终为无穷大（∞）无变化。
漏电：读数上升后停止在某一中间值，不回无穷大-8。
方法三：二极管档/蜂鸣档快速排查短路（批量初筛利器）
适用场景： 产线快速初筛、维修时快速定位短路电容。
操作步骤： ①万用表拨至二极管档（带蜂鸣器符号）；②表笔接触电容两端。
判断标准：
正常：无蜂鸣声，读数无显示或显示“OL”——说明未短路，漏电流极小-6。
短路：蜂鸣器长鸣，显示接近0——内部击穿-6。
漏电：显示固定阻值（如500Ω）且蜂鸣器不常鸣——说明电容严重漏电。
注意事项： 若电容在电路板上未拆下，蜂鸣器响可能由并联的其他短路元件引起，需拆下复测确认。
3. 专业仪器检测法：进阶精准检测
LCR电桥检测法：容量+损耗角+ESR全面评估
操作步骤： ①LCR测试仪开机预热，按IEC 60384标准设定测试频率（容量检测用1kHz，ESR检测用100kHz），测试电压≤额定电压的10%-51；②进行开路/短路校准消除测试系统固有误差-66；③用四端开尔文测试夹具接触电容两端；④读取电容值、损耗角正切（D值）和ESR值。
判断标准：
容量：X7R材质允许偏差≤±20%，C0G材质≤±10%，超出即判定失效-51。
ESR：0805封装X7R电容正常值≤10mΩ，0402封装C0G电容≤5mΩ，超过50%建议更换-51。
损耗角（D值） ：典型值应<0.1，过大说明介质老化。
工业/汽车场景进阶指标： 车规级贴片电容依据AEC-Q200 Rev E标准，需通过-55℃~150℃温度循环、85℃/85%RH湿热1000小时、机械冲击1500G等严苛测试-49。工业设备检测需关注绝缘电阻变化和机械损伤评估，确保在振动和温度波动下耐压可靠性-48。
ESR表在线检测法：无需拆板，排查“软故障”利器
适用场景： 电容已焊在电路板上且难以拆卸（如多层PCB、BGA封装周边），或怀疑ESR异常但万用表读数正常时。
操作原理： ESR表使用低于250mV的低电压和100kHz高频信号，该信号不会触发半导体结导通，因此能有效隔离并联电路，实现真正的在线检测-。
操作步骤： ①ESR表开机预热；②红黑表笔直接接触电路板上贴片电容两端（无需拆下）；③读取ESR值。
判断标准： 与同规格已知良好电容的ESR值对比，若明显偏高（例如>2倍正常值），说明电容已劣化。常见误区： ESR值正常不代表电容一定好，仍需结合容量和漏电流综合判断；ESR表对开路失效不敏感，开路检测仍需用万用表电容档-。
耐压测试法：工业场景下的安全性验证
适用场景： 工业设备电容入库质检、维修后验证、汽车电子前装检测。
操作步骤（依据IEC 60384-1标准）： ①将待测贴片电容置于23±5℃/50%RH环境中预处理24小时；②使用耐压测试仪（如HIOKI ST5520），设定测试电压为额定电压的1.5-3倍（≤100V产品用2.5倍，>100V产品用1.3倍）-30；③施加电压并保持60±5秒，同时监测漏电流；④观察有无击穿-30-65。
判断标准：
合格：漏电流≤5μA，测试期间无击穿-30。
不合格：测试过程中漏电流突变、介质击穿冒烟，或测试后容量/绝缘电阻明显下降。
注意事项： 耐压测试具有破坏性，测试后电容可能已损伤，不可重复测试同一样品。安规贴片电容（X/Y型）需满足UL94 V-0阻燃等级等更高安全要求-。
三、补充模块：场景适配与避坑指南
1. 不同应用场景下贴片电容的检测重点
| 应用场景 | 常见类型 | 检测核心 | 参考标准 |
|---|---|---|---|
| 消费电子（手机、电脑主板） | 小尺寸MLCC（0201/0402/0603） | 容量精度、外观微裂纹 | IEC 60384 |
| 汽车电子（ECU、BMS、ADAS） | 车规级MLCC、钽电容 | 耐压、温度循环、机械振动 | AEC-Q200 |
| 工业设备（电源、控制柜） | 高压MLCC、安规电容 | 耐压测试、绝缘电阻 | GB/T 6346 |
| 通信设备（基站、射频模块） | 高频C0G/NP0电容 | 温度系数、频率特性 | IEC 60384-8/21 |
车规级重点：用于发动机管理或安全系统的贴片电容，需承受车辆振动和温度波动，检测必须覆盖机械冲击和热机械应力下的耐压可靠性，AEC-Q200要求零失效标准（0/22件样品失效）-48-49。
工业设备重点：工厂电源模块中的贴片电容，需定期执行-55℃~125℃温箱循环试验（JESD22-A104），监测电容值变化率ΔC/C≤±15%-30。
2. 行业常见检测误区（5个高频雷区）
误区一：带电直接检测
带电检测极易损坏万用表，更可能造成短路烧毁电路板。正确做法：先断电，再放电，最后检测。
误区二：未拆下电容就直接用万用表测量容量
电路板上其他并联元件会干扰读数，导致容量偏大或完全错误。正确做法：将从电路板上拆下的电容作为检测对象-6。
误区三：忽略小电容开路无法用万用表检出
10pF以下小电容，万用表无法测出开路，可能误判为正常。正确做法：小电容需用LCR电桥或谐振法检测-2。也可用带电笔接220V火线测试——将贴片电容引脚放到电笔帽上，看氖泡是否发光来判断通断-。⚠️注意：此法涉及220V高压，非专业人员请勿尝试。
误区四：只看容量不看ESR和漏电流
容量在±20%范围内不代表电容健康，ESR翻倍或漏电流超标同样导致电路故障。正确做法：有条件时测ESR和漏电流，全面评估-8。
误区五：测试时忽略环境因素
邻近导体产生的杂散电容或测试夹具接触电阻可导致读数偏差。未接地测试台曾引起5%的测量误差-66。大容量电容测量时，仪器设定电压可能因内部分压与实际加载到电容两端的电压不一致-。正确做法：在接地良好的测试台上操作，使用四端开尔文夹具降低接触电阻，确保仪器校准后再测量-66。
3. 行业典型案例：从真实失效中学习
案例一：工业电源MLCC短路导致15V电源保护（机械应力失效）
故障现象：某工业设备工作一段时间后15V电源保护停机，经排查集中在C42、C44两个贴片电容位置。
检测过程：①外观检查——电容表面无可见裂纹；②电参数测试——两电容均接近短路状态；③热点定位分析——异常亮点集中在端电极部位；④切片分析——端电极附近发现45°角裂纹，属典型的机械应力裂纹。进一步验证发现，同批次PCBA上1206大尺寸电容比0603小尺寸电容更容易产生裂纹，说明失效与PCB板弯曲产生的机械应力直接相关-12。
解决方案：优化PCB支撑设计减少板弯，焊接操作中避免对电容施加过大机械力，电容布局时远离板边等应力集中区域。
案例二：智能穿戴设备MLCC批量开路（温度应力失效）
故障现象：某智能穿戴设备出货三个月后出现批量功能失效，拆解发现主板多颗贴片电容开路。
检测过程：失效分析发现，回流焊温度曲线异常导致基板产生0.1mm级微小形变，产生的持续机械应力使电容内部产生微裂纹。这些微裂纹在出厂检测时无法检出，但在用户使用过程中的温度循环和机械振动下逐步扩展，最终导致开路失效-19。
解决方案：优化回流焊温度曲线，避免基板过热变形；入库检测增加X射线成像与阻抗谱分析，可提前发现95%以上的潜在机械损伤-19。
四、结尾与价值延伸
1. 核心：分级检测策略
场景一：消费电子维修/电子爱好者
外观目测 → 万用表电容档测容量 → 二极管档排短路。三步走，覆盖95%以上常见故障。
场景二：汽车电子/工业设备质检
外观检查 → 万用表电容档 → LCR电桥测容量+ESR+损耗角 → 耐压测试（关键元器件）。全面评估，确保零失效。
场景三：产线批量抽检
ESR表在线快速筛查（无需拆板）+万用表电容档抽测容量。效率优先，兼顾准确性。
场景四：高可靠领域（军工/医疗/车规前装）
外观检查 → X射线内部结构检测 → LCR电桥精密测量 → 耐压/绝缘电阻测试 → 温度循环验证 → 出具符合IEC/AEC-Q200标准的检测报告。步步为营，不留死角。
2. 价值延伸：日常维护、选型与采购建议
日常维护：定期（建议每6~12个月）对关键电路中的贴片电容进行ESR抽测。消费电子设备出现无故重启、信号不稳定时优先排查电源滤波电容。工业设备定期校准电容参数，适配工厂电压波动。车规级电容建议每2万公里或年度保养时由专业技师进行电气性能抽检。
采购与选型：从可靠渠道采购，要求供应商提供IEC或AEC-Q200检测报告。选型时留出至少20%的电压裕量，避免电容长期工作在接近额定电压的状态。对高可靠性应用，优先选择通过AEC-Q200认证的车规级贴片电容，其平均失效率＜50ppm，比工业级标准严格10倍以上-49。测试设备需定期校准，建议每12个月送第三方计量机构校准一次-66。
3. 互动交流
你在维修或质检过程中，有没有遇到过“表面完好但实际失效”的贴片电容？检测时发现过哪些出乎意料的故障模式？欢迎在评论区分享你的经验，让更多同行少走弯路！
如果觉得本文有帮助，欢迎收藏或转发给需要的同事和同行。后续将持续推出二极管、MOS管、电感等元器件的检测实操指南，敬请关注。
