——工业控制、汽车电子、消费电子、医疗设备全覆盖，一套方法吃透PCB好坏判断
一、引言：当“坏板”成为产线最大成本黑洞

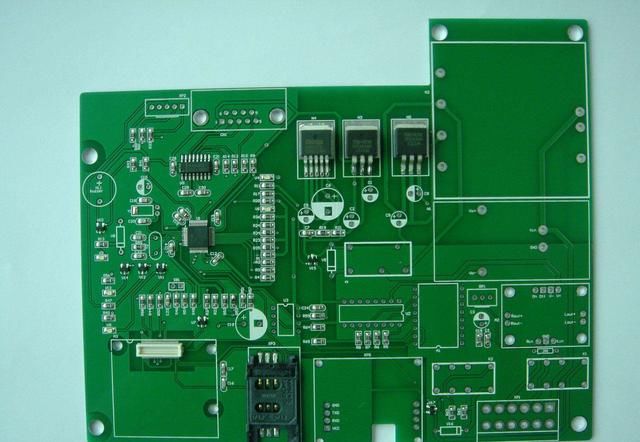

一块不起眼的印制电路板，却是所有电子产品的“心脏”与“神经网络”-。从工厂流水线上的PLC控制器，到新能源汽车的电池管理系统，再到ICU里的生命监护仪，PCB的性能优劣直接决定整机能否稳定运行。据行业统计，电子组装环节的质量问题占整机故障的60%以上-68。更令人头疼的是，静电导致的PCB失效占比高达23%，其中80%的损伤在出厂前难以检测，最终引发批量召回-30。
这意味着，测量印制电路板好坏，已经成为企业质检、设备维修、电子开发的必修课。新手面对PCB往往无从下手——万用表该打哪个档位？从哪儿开始测？维修师傅用烙铁触碰板子，轻则烧板重则触电，隐患重重。而在企业质检端，一套AOI设备动辄几十万，上万元的ICT治具开发周期长达4周-12，如何用对工具、看懂数据，又成了专业群体的痛点。
本文正是为解决这两端难题而生。我们不做千篇一律的“通用教程”，而是聚焦工业控制、汽车电子、消费电子、医疗设备四大真实场景，从外观初筛到精密仪器检测，层层拆解PCB检测的实操步骤-1-2-5。无论你是零基础的电子爱好者，还是渴望进阶的企业质检工程师，读完此文，你将掌握一套可落地、可复现的PCB好坏判断能力，同时学会规避检测中的安全雷区。
二、前置准备：工欲善其事，必先利其器
2.1 多行业PCB检测核心工具（基础款vs专业款）
在动手检测之前，先搞清楚你需要什么工具。
新手必备（电子爱好者/维修学徒/入门质检） ：
数字万用表：首选自动量程款，精度3½位以上即可，售价百元左右就能满足基础需求。主要用于检测线路导通/短路、电阻/电容值、电压/电流，排查断路、短路、元器件参数异常-15。
体视显微镜（10-40倍） ：用于观察细线路断裂、焊点虚焊、阻焊层针孔。放大范围5-30倍既能大致概览PCB区域，也能在较高放大倍数下可视化细节-。
防静电工作套装：防静电腕带（阻抗10⁶-10⁸Ω）、防静电镊子、无尘布-30。
热成像仪（可选） ：快速定位短路发热故障，无需拆解即可找到发热点-15。
专业群体（工厂批量检测/高精度校验） ：
AOI自动光学检测仪：SMT产线标配，用高分辨率摄像头与标准参考样本比对，识别元件漏装、极性反向、焊接缺陷。现代3D AOI还能检测焊点高度不均和板体翘曲-41-42。
ICT在线测试仪（含飞针/针床） ：飞针测试无需专用治具，适合小批量多品种-12；针床式ICT可同时接触数百个测试点，数秒内完成批量检测，缺陷覆盖率达85%以上-12-70。
AXI自动X射线检测：透视BGA、QFN等隐藏焊点，检测空洞和桥接缺陷-42。
FCT功能测试仪：在模拟实际工作条件下验证PCBA功能-70。
2.2 多行业PCB检测安全注意事项（重中之重）
通用底线（所有行业） ：
检测前务必确认PCB已完全断电、电容已放电。带电操作轻则烧板重则触电，绝不犯险。
操作必须在防静电工作台（EPA）上进行-31。
操作人员须佩戴防静电手环并连接至接地系统，人体静电可高达3kV，足以击穿多数CMOS芯片-30-。
检测环境要求22-28℃、湿度40%-70%-。
测试前用无水酒精或专用清洗剂清洁检测点，氧化层和油污会严重干扰万用表读数。
2.3 PCB基础认知：从结构到关键参数
理解PCB的“好”与“坏”，先弄清楚它的构造。典型多层PCB由铜箔线路层、绝缘介质层、阻焊绿油层、丝印字符层四部分组成。检测的核心，就是判断这些部分是否按设计要求工作。
各行业关键检测参数差异：
工业控制PCB：侧重抗干扰能力和耐压值，工业环境大量电磁干扰，要求PCB采用抗电磁干扰基材，线间距满足耐压要求-1。
汽车电子PCB：聚焦车规级可靠性和极端环境耐受性，需承受-40℃至150℃极端温度波动和长期振动-1-5。
医疗设备PCB：关注高精度信号处理和洁净度，需处理微弱生物电信号，表面无化学残留，生产过程要求在洁净车间完成-5-1。
消费电子PCB：侧重小型化和性价比，元件密度可达50个/cm²，PCB厚度≤1.6mm-8。
三、核心检测方法：分层实操，精准判断
3.1 PCB外观基础检测法（多行业新手快速初筛）
操作步骤：
第一步：在充足均匀照明（5000-6500K LED，照度≥1000勒克斯）下，先用肉眼扫描整板-59。
第二步：用10-40倍显微镜逐一排查关键部位，重点观察：线路有无断裂、划伤、毛刺-13；焊点是否饱满光亮，有无虚焊、连锡、冷焊-13；阻焊绿油有无起泡、剥离、凸起-13；丝印字符是否清晰正确-59；基材有无分层、白斑、发黄-13。
行业适配判断标准：
工业控制/汽车电子场景：哪怕细小的线路划伤也必须判废，振动环境下小缺陷会迅速扩大-5。
消费电子场景：允许轻微外观瑕疵（如非功能区域的微小划痕），但核心线路和焊点必须完好。
医疗设备场景：表面不允许任何污染和化学残留-1。
3.2 万用表检测PCB方法（新手重点掌握）
万用表是最基础也最实用的检测工具。根据行业场景选择档位和策略：
模块一：电源对地短路检测（所有行业优先执行）
将万用表调至蜂鸣通断档，红黑表笔分别接触电源输入端（VCC）和地线（GND）。蜂鸣器响起说明存在短路——这是最严重的PCB故障之一。
模块二：线路通断检测（开路排查）
调至蜂鸣档，沿可疑线路从起点测到终点。蜂鸣无声说明该线路断裂。PCB开路最容易出现在细线、拐角、过孔口、焊盘根部-13。
模块三：关键元器件检测
电阻调至Ω档测阻值，偏差超出标称值±10%即判失效；电容调至电容档（或电阻档反向充放电法），观察数值是否在标称范围内且读数稳定；二极管调至二极管档，正向测压降约0.5-0.7V，反向测应为开路（OL）。
行业实用技巧：
工厂入门质检员：检测前先用标称值相近的良品PCB做参考，熟悉“正常读数”。
汽车维修学徒：车载PCB振动大，优先检查连接器焊盘和过孔区域。
消费电子维修：重点排查电源管理区域，纹波大、发烫的地方优先检测。
3.3 行业专业仪器检测PCB方法（进阶精准检测）
AOI自动光学检测（适合消费电子/批量场景） ：
AOI通过高分辨率相机与“金板”比对，检测速度可达0.3秒/板-68-42。典型指标：元件错料检出率≥99%；极性反向识别率100%；立碑/桥接缺陷识别准确率≥95%。局限性：仅检测表面，电气问题（如电容值错误）检测不到-42。
AXI自动X射线检测（适合汽车电子/医疗/航空航天） ：
透视BGA、QFN底部焊点，检测焊球空洞和桥接缺陷，空洞率超25%即判不合格-68-42。设备昂贵（通常50万美元以上），适用于高可靠性领域-12。
ICT在线测试（适合大批量生产） ：
针床式ICT同时接触数百个测试点，数秒完成电阻、电容、电感及开短路测量，覆盖率85%以上，适合大批量稳定产品-12-70。飞针测试无需治具，适合小批量多品种，但速度较慢（每点约50-200毫秒）-12。
FCT功能测试（适合通信/医疗等高可靠性领域） ：
模拟实际工作条件验证PCB是否实现设计功能，需在老化测试后进行FCT验证-12-68。
四、补充模块：进阶提升与实战避坑
4.1 多行业不同类型PCB的检测重点
单面板与双面板：检测重点在焊盘附着力，连接器位置最容易掉焊盘-13。
多层板（4层以上） ：需用AXI检测内层线路连接是否可靠，重点关注过孔孔壁镀铜完整性。
柔性电路板（FPC）：重点检查弯折区域的线路完整性和覆盖膜贴合性-24。
不同行业侧重点：工业控制——抗干扰设计验证，用示波器测信号完整性-1；汽车电子——振动耐受性，焊点饱满度和过孔质量是硬指标-1；医疗设备——信号处理精度，用高精度仪器测ADC/DAC转换误差-5；消费电子——小型化元器件检测，重点排查0201/01005超小元件贴装缺陷-8。
4.2 PCB检测常见误区与避坑指南
误区一：忽视静电防护直接上手 → 危害：人体静电足以击穿芯片。改正：佩戴防静电手环，确认接地有效。
误区二：未排除短路就通电 → 危害：故障扩大，烧毁更多元器件-15。改正：通电前必测电源对地通断。
误区三：盲目换板不找根因 → 危害：治标不治本，重复返修。改正：先用万用表和显微镜定位失效点-13。
误区四：忽略环境因素 → 危害：潮湿灰尘致绝缘不良-15。改正：检测前清洁PCB，保持环境干燥。
误区五：虚焊仅凭肉眼判断 → 危害：肉眼难以发现冷焊点-13。改正：用显微镜观察焊点形态，配合万用表通断测试。
4.3 PCB失效典型案例（工厂/维修场景实战参考）
案例一：工业控制板——过孔孔壁断裂致整机瘫痪
某工厂PLC控制板频繁死机，用万用表测电源对地电阻正常。显微镜检查发现某过孔周围绿油有细微裂纹，X射线确认孔壁铜层已断裂。根因：钻孔时偏移导致孔环宽度不足，振动应力下开裂。修复：报废该板，供应商整改钻孔参数-10。
案例二：汽车ECU板——背钻塞孔绿油凸起引短路
某汽车电子厂商发现一批ECU板在焊接后出现短路。显微镜发现过孔绿油凸起150μm（设计值30-50μm），钢网被顶起，锡膏过量致短路-52。根因：工厂二次返修补塞时油墨过量。纠正：返工刮平凸起绿油，后续批次改用自动化塞孔设备。
五、结尾：从检测到可靠性的闭环
5.1 PCB检测核心（多行业分级策略）
入门级（电子爱好者/维修学徒） ：先学外观检查+万用表通断测试，避开短路雷区再通电。
进阶级（工厂质检/维修技师） ：熟练使用万用表测元器件参数，配合显微镜排查虚焊，掌握FCT测试方法。
专业级（批量质检/高可靠领域） ：掌握AOI、ICT、AXI设备操作，读懂行业标准（IPC-A-600、IPC-6012），建立体系化检测流程-20。
5.2 PCB检测价值延伸（采购与日常维护建议）
采购建议：向供应商索要IPC-6012性能测试报告和IPC-A-600外观检验记录-23；批量采购前进行样品全检。
日常维护：存储环境温度22-28℃、湿度40%-70%，使用防静电屏蔽袋存放-30；定期校准检测仪器（万用表每年一次，专业设备按厂家要求）。
5.3 互动交流（分享您的PCB检测难题）
你在工厂检测工业控制板时，是否遇到过“线路明明通断正常、上电却信号紊乱”的怪事？在汽车维修中，振动后时好时坏的故障是否让你排查到崩溃？欢迎在评论区分享你在PCB检测中遇到的棘手难题，我会选取典型案例逐一拆解，下期我们一起攻克更多检测盲区。
